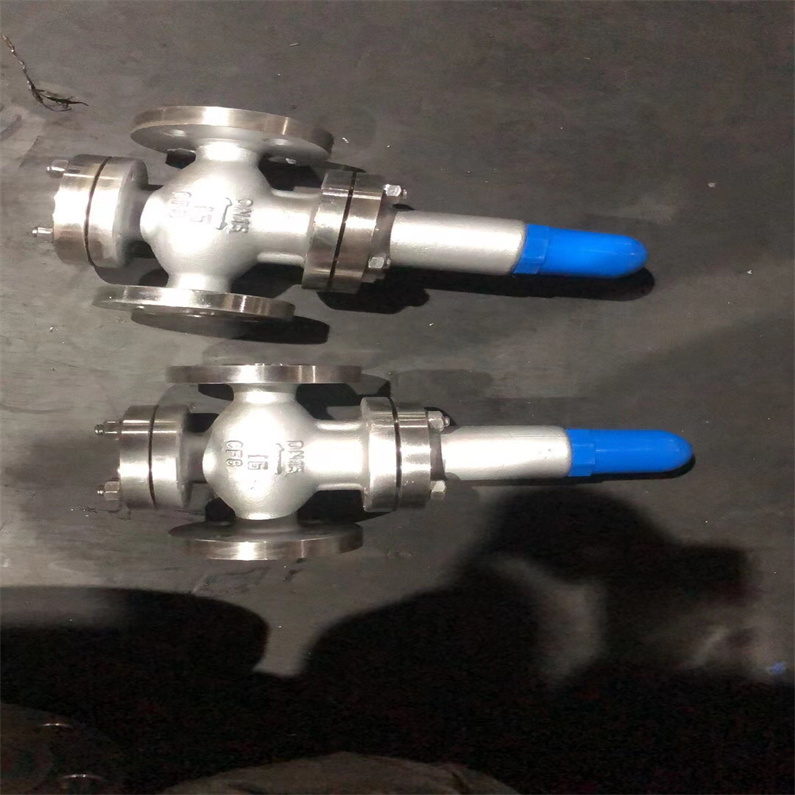

Y42X彈簧薄膜式化工水用減壓閥技術規范

本系列減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。 在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。 本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

減壓閥是將介質壓力降低到一定數值的自動閥門, 一般閥后壓力要小于閥前壓力的50% 。減壓閥種類很多, 主要有活塞式和彈簧薄膜式兩種。活塞式減壓閥是通過活塞的作用進行減壓的閥門。彈簧薄膜式減壓閥是依靠彈簧和薄膜來進行壓力平衡的。減壓閥的工作原理：減壓閥是通過改變節流面積，使流速及流體的動能改變，造成不同的壓力損失，從而達到 減壓的目的,并依靠介質本身的能量控制與調節系統的調節，使閥后壓力的波動與彈簧力相平衡，使閥后壓力在一定的誤差范圍內保持恒定的自動閥門.Y42X減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。 【彈簧式減壓閥】在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。 【Y42液體減壓閥】調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

Y42X彈簧薄膜式化工水用減壓閥技術規范性能規范

減壓閥流量系數(Cv)

Y42X彈簧薄膜式化工水用減壓閥技術規范主要零件材料

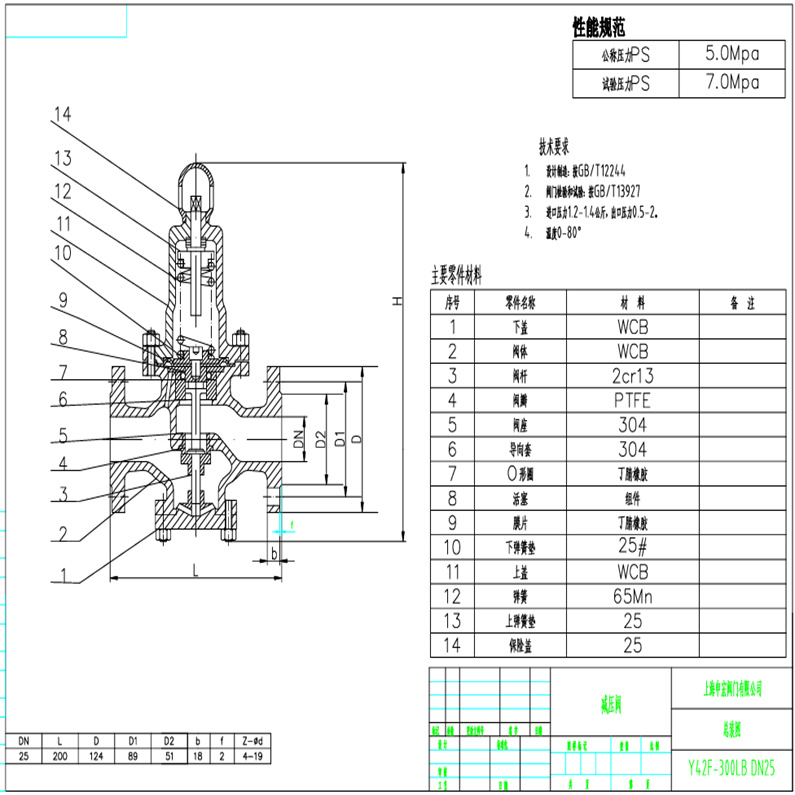

Y42X彈簧薄膜式化工水用減壓閥技術規范外形結構圖

Y42X彈簧薄膜式化工水用減壓閥技術規范主要外形尺寸

安裝說明

①為了操作和維護方便，該減壓閥一般直立安裝在水平管道上，橫向安裝須特別說明。
②安裝時應注意使管路中介質的流向與減壓閥休上所示箭頭的方向一致。
③為了防止減壓閥后壓力超壓，應在離閥出口不少于4M處安裝一個安全閥。

一、Y42X彈簧薄膜式化工水用減壓閥技術規范減壓閥的正確安裝方法

1. 安裝方向與位置

- 減壓閥必須垂直安裝（閥體箭頭與水流方向一致），通常建議安裝在主進水管道或水表后1-2米處，避免彎頭或變徑管干擾水流。

- 閥前需裝過濾器（防止雜質堵塞），閥后預留5倍管徑的直管段（如DN20管需留1米），確保壓力穩定。

- 參考標準《GB/T 12244-2021》要求，安裝時需用生料帶或螺紋密封膠加強接口密封性，防止?jié)B漏。

2. 調試與檢測

- 安裝后緩慢開啟總閥，觀察壓力表（建議量程0-1.6MPa）是否穩定在設定值（家庭常用0.3-0.4MPa）。

- 用肥皂水涂抹接口檢查氣密性，若持續氣泡需重新緊固。

二、Y42X彈簧薄膜式化工水用減壓閥技術規范減壓閥裝在水表后有用嗎？

1. 保護作用

- 當入戶水壓超過0.5MPa（常見于高層住宅），水表后安裝減壓閥可避免管道爆裂、龍頭漏水等問題。實驗表明，壓力從0.8MPa降至0.3MPa后，管道漏損率可減少40%（數據來源：《中國給水排水》2022年研究）。

- 但若水壓本身低于0.2MPa，安裝減壓閥反而會導致水流過小。

2. 對水表的影響

- 減壓閥不會損壞水表，但若安裝在水表前，可能導致水表計量誤差（高壓水流沖擊葉輪）。

三、Y42X彈簧薄膜式化工水用減壓閥技術規范裝減壓閥能省水嗎？

1. 節水原理

- 降低水壓可減少無效出流（如龍頭全開時濺水），美國環保署（EPA）實測顯示，壓力從0.7MPa調至0.3MPa后，普通家庭月用水量減少18%-22%。

- 對馬桶、洗衣機等設備更友好，避免高壓強制沖水造成的浪費。

2. 實際效果

安裝減壓閥的家庭年均節水約15噸（按3人家庭計算），節水率約24%。

擴展建議：

- 若水壓波動大，可選用“先導式減壓閥"（精度±0.05MPa）；

- 老舊小區建議同步檢查管道銹蝕情況，避免減壓后暴露隱蔽漏點。

減壓閥作為管道系統中的組件，其安裝方式直接影響到系統的正常運行和安全性。正確的安裝不僅能確保減壓閥發揮其應有的作用，還能預防潛在的安全隱患。接下來，我們將深入探討減壓閥在管道中的正確安裝方式。

Y42X彈簧薄膜式化工水用減壓閥技術規范

1. 減壓閥組在垂直安裝時，通常沿墻設置在適宜的離地高度；若采用水平安裝，則多置于穩固的操作平臺上。

2. 為穩固減壓閥，可在兩個控制閥（常為截止閥）外側利用型鋼嵌入墻內，構建成托架，同時將旁通管卡在托架上，確保平穩對齊。

3. 減壓閥應確保直立于水平管道上，不得傾斜，且閥體上的箭頭需指向介質流向，安裝方向務必正確。

4. 在減壓閥兩側，應分別裝設截止閥及高低壓壓力表，以便監控閥前后壓力變化。此外，減壓閥后的管道直徑宜比閥前進口管徑大2#-3#，并配備旁通管以利于后期檢修。

5. 若為薄膜式減壓閥，其均壓管應接至低壓管道，同時低壓管道上需安裝安全閥，以確保系統運行安全。

6. 在蒸汽減壓場合，應設置泄水管；對于凈化要求嚴格的管道系統，則在減壓閥前裝設過濾器。

7. 減壓閥組安裝完畢后，應依據設計規范對減壓閥和安全閥進行試壓、沖洗及調整，并做好調整標記。

8. 沖洗減壓閥時，需先關閉減壓器進口閥，再打開沖洗閥進行沖洗操作。

減壓閥是一種常見的管道附件，它能夠幫助我們調節管道中的壓力，管道的正常運行。但是，對于一些沒有安裝過減壓閥的人來說，安裝減壓閥可能會成為一項難題。那么，減壓閥怎么安裝呢？下面，我們就來詳細介紹一下減壓閥的安裝步驟。

Y42X彈簧薄膜式化工水用減壓閥技術規范

第一步：準備工作

在安裝減壓閥之前，我們需要做一些準備工作。需要準備好需要安裝減壓閥的管道、減壓閥、法蘭和螺栓等。需要檢查減壓閥是否符合使用標準，是否有損壞或者缺陷，以確保安全使用。

第二步：安裝減壓閥

在安裝減壓閥時，需要注意以下幾個步驟：

1. 清潔管道和減壓閥的連接口，確保連接口干凈無塵。

2. 將減壓閥的法蘭與管道的法蘭連接，用螺栓將其固定，并注意螺栓的緊固力度。

3. 安裝好減壓閥之后，需要檢查一下減壓閥的工作狀態，確保減壓閥能夠正常工作。

第三步：調試減壓閥

在安裝好減壓閥之后，需要調試減壓閥，以確保其能夠正常工作。具體的調試步驟如下：

1. 打開管道的進水閥門，并讓水流經過減壓閥。

2. 觀察減壓閥的壓力表，確保壓力表顯示的數值與設定值相同。

3. 調整減壓閥上的調節旋鈕，使得減壓閥的出水壓力符合要求。

4. 關閉進水閥門，檢查減壓閥的泄壓管是否正常工作。

第四步：維護減壓閥

在減壓閥安裝好之后，需要進行定期維護，以確保減壓閥的正常工作。具體的維護方法如下：

1. 定期清洗減壓閥和其周圍的區域，以防止灰塵和污垢的積累。

2. 定期檢查減壓閥的密封性能，確保減壓閥的密封性能良好。

3. 定期檢查減壓閥的壓力表和泄壓管，以確保其正常工作。

Y42X彈簧薄膜式化工水用減壓閥技術規范總結：

安裝減壓閥可能會有一些困難，但只要按照上述步驟進行操作，就能夠輕松安裝好減壓閥。同時，定期維護減壓閥也是非常重要的，它能夠確保減壓閥的正常工作，保證管道的安全運行。希望本篇文章能夠?qū)Υ蠹矣兴鶐椭?/p>

減壓閥在我們的日常生活中應用已是相當廣泛，下面具體介紹一下減壓閥安裝要求及維護管理。

一、減壓閥安裝要求

1、減壓閥的安裝應在供水管網試壓、沖洗合格后進行。

檢查數量：全數檢查。

檢查方法：檢查管道試壓及沖洗記錄。

2、減壓閥安裝前應檢查：其規格型號應與設計相符;閥外控制管路及導向閥各連接件不應有松動;外觀應無機械損傷，并應清除減壓閥里面的異物。

檢查數量：全數檢查。

檢查方法：對照?qǐng)D紙，觀察檢查和手扳檢查

3、減壓閥水流方向應與供水管網水流一致。

4、應在進水側安裝過濾器，并宜在其前后安裝控制閥。

5、可調式減壓閥應該水平安裝，閥蓋應向上。

6、比例式減壓閥宜垂直安裝;當水平安裝時，單呼吸孔減壓閥其孔口應向下，雙呼吸孔減壓閥其孔口應呈水平位置。

7、安裝自身不帶壓力表的減壓閥時，應在其前后相鄰部位安裝壓力表。

二、減壓閥維護管理

1.從宏觀方面著眼，物業管理、維修操作人員應首先熟悉高層建筑給水系統的概況和類型，掌握不同樓宇生活給水系統、消防系統乃至生產等復合給水系統性能特點，基本理解系統水力平衡運作機理，設置技術情況，特別要熟悉系統內多種減壓元件的應用原理。

2.維修時要掌握系統的正常性能指標，當系統出現故障時，如某些用水設備壓力不穩定，急驟波動，甚至還伴有負壓抽吸，或者減壓系統關鍵管段出現斷續嘯叫噪音情況時，不僅能從理性方面去分析判斷原因，以正確的思路指導實踐;

3.維修時還加強維護管理責任意識，提高專業技術水平，培養系統調試、操作運行、應急排故的動手能力。管理好每幢高層建筑的供、用水設施，使業主(用戶)得到實惠。
