一、石化反應釜底部斜桿放料球閥技術規范結構特點

斜桿操作機構

設計優勢：斜桿（通常為45°或60°傾斜）替代傳統直桿，利用杠桿原理減少操作力矩，尤其適用于高壓或大口徑閥門，降低人工操作難度。

兩端法蘭大小不等，一端為標準法蘭，一端為與反應釜底放料孔配套的法蘭，很方便的就可以連接在反應釜底，閥座與端面法蘭距離近，物料滯留少，結構緊湊,密封性能，其啟閉件球體與閥桿鑄(鍛)為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了使用中的安全性。FQ41F不銹鋼放料球閥主要用于精細化工、制藥、化工行業反應鍋上，也可用在細軟顆粒介質輸送，采用PPL密封材料，更具耐磨，是牙膏行業真空制膏鍋放料的產品。

制造規范

設計標準：GB/T 12237-1989
結構長度：Q/OLF002-03
連接端標準：GB/T 7307、GB/T 79、ISO 2852
試驗標準：JB/T 9092-1999

空間優化：傾斜結構可節省安裝空間，適應緊湊的管道布局。

密封性：斜桿與閥體連接處采用特殊密封設計（如O型圈、填料函），防止介質泄漏。

球閥核心結構

球體：通常為不銹鋼或耐磨合金材質，表面拋光處理以減少摩擦。

閥座：采用PTFE、PEEK等耐腐蝕、耐磨損材料，確保長期密封性能。

流道：全通徑設計，流阻小，適合高流量工況。

二、石化反應釜底部斜桿放料球閥技術規范工作原理

開啟過程

旋轉斜桿帶動球體轉動90°，使球體上的通孔與管道對齊，介質流通。

斜桿的杠桿效應使操作力矩均勻分布，避免局部應力集中。

關閉過程

反向旋轉斜桿，球體旋轉90°至關閉位置，閥座與球體緊密貼合，切斷介質流動。

部分設計采用彈簧輔助密封，確保關閉時零泄漏。

調節功能（可選）

通過部分旋轉球體（如30°、60°），可實現流量調節，但需配合流量計使用以確保精度。

三、石化反應釜底部斜桿放料球閥技術規范應用場景

化工行業

用于反應釜、儲罐的放料，控制腐蝕性介質（如酸、堿）的排放。

示例：聚氯乙烯（PVC）生產中，通過進口斜桿放料球閥精確控制聚合釜的出料速度。

食品與制藥

符合衛生標準的設計（如內表面拋光、），適用于奶粉、藥品等高潔凈度物料的排放。

示例：奶粉干燥塔底部放料，避免傳統閥門殘留導致污染。

冶金與礦山

耐高溫、耐磨設計，用于高爐渣、礦漿等高溫高壓介質的排放。

示例：銅冶煉爐渣排放，閥門需承受1200℃高溫和強腐蝕性介質。

水處理

用于沉淀池、過濾器的排泥，控制污泥排放量。

示例：污水處理廠二沉池排泥，通過進口斜桿放料球閥調節排泥濃度。

四、石化反應釜底部斜桿放料球閥技術規范選型注意事項

介質特性

腐蝕性介質：選擇哈氏合金、鈦合金等耐腐蝕材質。

含顆粒介質：選用硬質合金球體和耐磨閥座。

高溫介質：確認閥門耐溫范圍（如-40℃~600℃）。

壓力與溫度

根據系統壓力選擇公稱壓力等級（如PN16、PN40）。

高溫工況需考慮熱膨脹補償設計。

操作頻率

高頻操作場景：選擇氣動或電動執行機構，減少人工疲勞。

低頻操作：手動斜桿即可滿足需求。

密封要求

零泄漏場景：選用金屬密封或雙密封結構。
一般工況：PTFE軟密封即可滿足。

石化反應釜底部斜桿放料球閥技術規范主要零部件

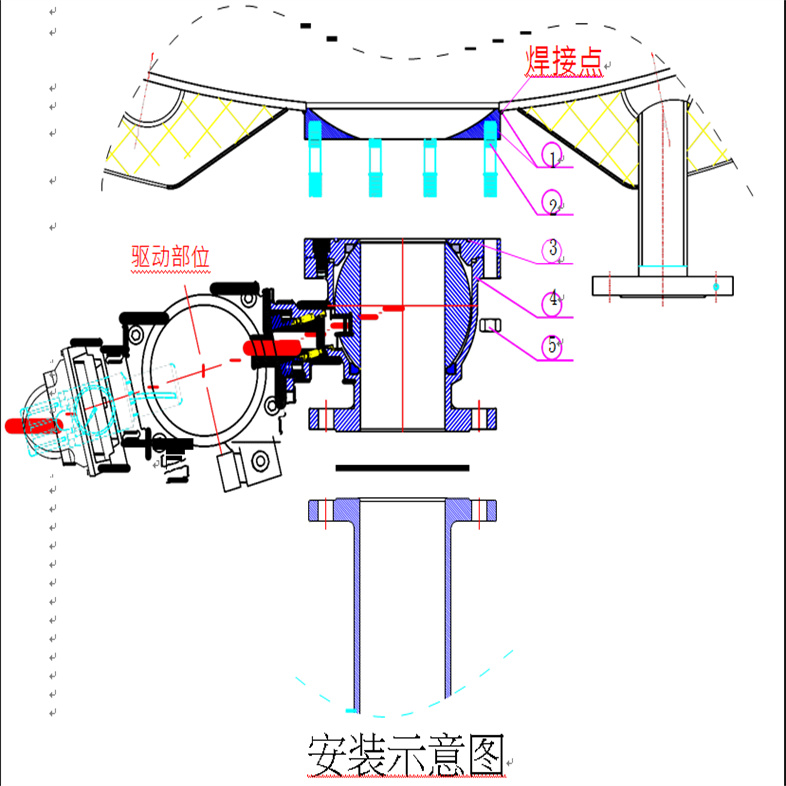

石化反應釜底部斜桿放料球閥技術規范外形結構圖

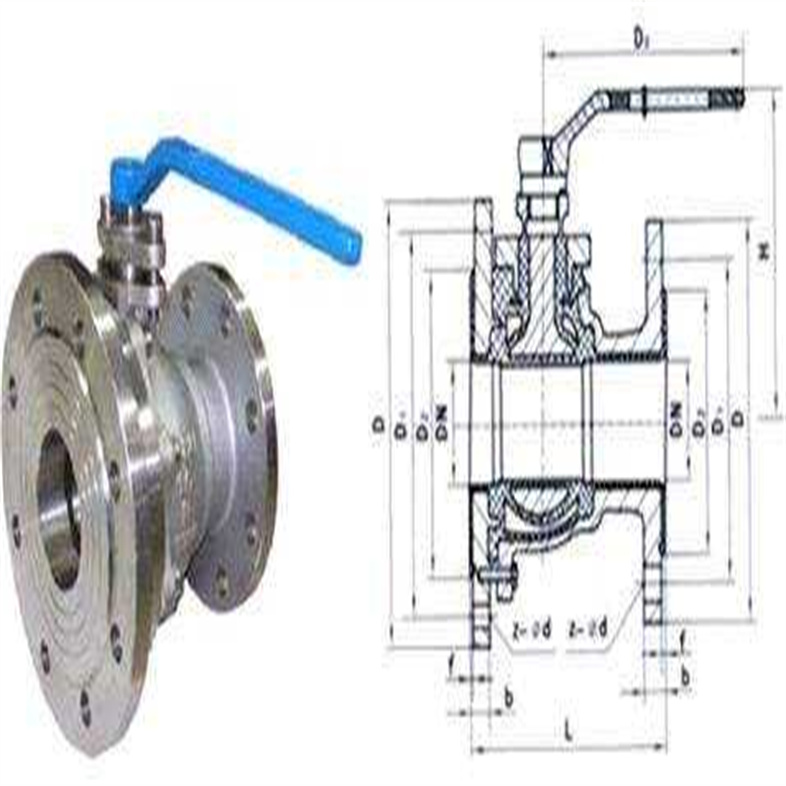

石化反應釜底部斜桿放料球閥技術規范主要外形尺寸

五、石化反應釜底部斜桿放料球閥技術規范維護與保養

定期檢查

檢查斜桿連接處是否松動，密封件是否老化。

清理球體表面附著物，防止卡滯。

潤滑保養

對斜桿軸承、閥桿等運動部件定期涂抹潤滑脂。

故障處理

泄漏：更換密封件或調整閥座預緊力。

操作卡滯：檢查球體是否磨損或介質結晶堵塞。

石化反應釜底部斜桿放料球閥技術規范安裝的注意事項

1. 安裝前準備：

• 確保球閥安裝位置的管線處于同軸狀態，管線上兩片法蘭需保持平行，并確認管線能夠承受球閥的自身重量。若不能承受，則需為管線配備相應支撐。

• 清除管線內的雜質、焊渣等，務必將管線吹掃干凈。

• 核對球閥銘牌，并對球閥進行數次完整的開啟和關閉操作，以確認其正常工作狀態，同時細致檢查各個細節，確保閥門完好無損。

• 移除閥門兩端的保護蓋，檢查閥體內是否清潔，并清洗閥體內腔。由于球閥的密封面為球形，微小雜物也可能損傷密封面，因此需特別小心。

2. 安裝時要點：

• 球閥的任意一段均可安裝在上游端，而手柄球閥則可安裝在管線的任何位置。若球閥配備執行機構（如齒輪箱、電-氣動執行器），則必須垂直安裝，使閥門進出口處在水平位置。

• 在球閥法蘭與管線法蘭之間，應按照管路設計要求裝上密封墊。

• 法蘭上的螺栓需對稱、逐次且均勻地擰緊。

• 若球閥采用氣動、電動等執行器，需按照說明書完成氣源、電源的安裝。

3. 其他注意事項：

• 為閥柄旋轉預留足夠的位置空間。

• 避免將球閥用作節流用途。

• 帶傳動機構的球閥應直立安裝。

• 在安裝過程中，不得將球閥執行機構用作起吊點，以防損壞執行機構及附件。

• 與管道連接后，附近的管道不應出現低垂或承受外力的情況。如有需要，可利用管道支架或支撐物來調整管線的偏離。

• 安裝完畢后，應多次啟動球閥進行開閉操作，確保其動作靈活、受力均勻且工作正常。隨后，根據管道壓力設計要求，進行通壓測試并檢測球閥與管道法蘭結合面的密封性能。

此外，在拆卸分解球閥進行維修前，必須先確認球閥上、下游管道已卸除壓力。在分解及再裝配過程中，需謹慎防止損傷零件的密封面，特別是非金屬零件。取出O型圈時，建議使用專用工具以確保操作正確無誤。
同時，清洗劑必須與球閥中的橡膠件、塑料件、金屬件以及工作介質等相互兼容。當工作介質為燃氣時，金屬零件可用汽油進行清洗，而非金屬零件則適宜使用純凈水或酒精。在分解球閥的過程中，單個零件可進行浸洗，而未分解的非金屬件和金屬件則可用浸有清洗劑的綢布輕輕擦洗。清洗時務必去除所有粘附物。清洗完非金屬零件后，應立即取出，避免長時間浸泡。清洗完畢后，需等待被洗壁面的清洗劑揮發（可用未浸清洗劑的綢布擦拭確認），然后才能進行裝配。此外，新零件在裝配前也必須清洗，且在裝配過程中，必須確保零件表面和工作內腔不受金屬碎屑、纖維、油脂等雜質的污染或粘附。若采用潤滑脂進行潤滑，那么潤滑脂必須與球閥各部件及工作介質相容。

六、石化反應釜底部斜桿放料球閥技術規范品牌推薦

在選擇時，建議考慮以下幾點：

品牌信譽：選擇，確保產品質量和售后服務。

性能參數：根據實際需求選擇合適的性能參數，如壓力、溫度、材質、控制系統等。

材質選擇：根據輸送介質的性質選擇合適材質，如：鑄鋼，不銹鋼，合金鋼，特材等。

價格因素：在保證質量的前提下，考慮價格因素，選擇性價比較高的產品。

斜桿放料球閥通過結構創新解決了傳統閥門操作力大、空間占用多等問題，在化工、食品、冶金等領域展現出優勢。選型時需結合介質特性、工況參數及密封要求，以確保長期穩定運行。
