ZLF自力式流量平衡控制閥操作應用案例

　自力式流量控制閥是一個新的調節閥種類，相対于手動調節閥，它的 優點是能夠自動調節;相對于電動調節閥，它的優點是不需要外 部動力， 應用實踐證明，在閉式水循環系統(如熱水供暖系統，空調冷凍系統)中， 正確使用這種閥門，可以很方便地實現系統的流量分配;可以實現系統的動 態平衡;可以大大簡化系統的調試工作;可以穩定泵的工作狀態等。因此， 自力式調節閥在供熱空調工程中有著廣闊的應用前景。ZLF自力式平衡閥，是一種利用介質本身的壓力變化來進行自我調控，從而保持流經該被控系統流量不變的閥門，ZLF自力式平衡閥具有流量指示，可在線調節，適用于供熱及空調系統等非腐蝕性介質的流量控制。運行前一次性測試調節，可使系統流量自動恒定在預先設置的設定值。該閥門流量調節準確，操作簡單，運作平穩，性能可靠，使用壽命長。

　　1. ZLF自力式流量平衡控制閥操作應用案例結構與性能

　　自力式流星控制閥的作用是在閥的進出口壓差變化的情況下，維持通 過閥門的流量恒定，從而維持與之串聯的被控對象(如一個環路，一個用戶，一臺設備等，下同)的流量恒定，自力式流量控制閥的名稱較多，如自 力式流量平衡閥，定流量閥，自平衡閥，動態流量平衡閥等，各種類型的自 力式流量控制閥，結構各有相異，但工作原理相似。

自力式流量平衡閥是一個新的調節閥種類，相對于手動調節閥，它的優點是能夠自動調節；相對于電動調節閥，它的優點是不需要外 部動力，應用實踐證明，在閉式水循環系統（如熱水供暖系統，空調冷凍系統）中，正確使用這種閥門，可以很方便地實現系統的流量分配；可以實現系統的動態平衡；可以大大簡化系統的調試工作；可以穩定泵的工作狀態等。因此，自力式流量平衡閥在供熱空調工程中有著廣闊的應用前景。

ZLF自力式流量平衡控制閥操作應用案例結構與性能
自力式流量平衡閥的作用是在閥的進出口壓差變化的情況下，維持通過閥門的流量恒定，從而維持與之串聯的被控對象（如一個環路，一個用戶，一臺設備等，下同）的流量恒定，自力式流量平衡閥的名稱較多，如自力式流量控制閥閥，動態平衡閥等，各種類型的自力式流量平衡閥。
結構和工作原理
自力式流量平衡閥從結構上說，是一個雙閥組合，即由一個手動調節閥組和自動平衡閥組組成，手動調節閥組的作用是設定流量，自動平衡閥組的作用是維持流量恒定。
ZLF自力式流量平衡控制閥操作應用案例性能與特點
1、可按設計或?qū)嶋H要求設定流量，能自動消除系統的壓差波動，保持流量不變；
2、克服系統冷熱不均現象，提高供熱（供冷）質量；
3、解決近端壓差大，遠端壓差小的矛盾；
4、減小系統循環水量，降低系統阻力；
5、減少設計工作量，不需要對管網進行繁瑣的水力平衡計算；
6、降低調網難度，把復雜的調網工作簡化為簡單的流量分配；
7、免除多熱源管網熱源切換時的流量再分配工作；
8、流量顯示值均為測試臺上隨機標定，流量（m3/h）。

　　2. ZLF自力式流量平衡控制閥操作應用案例結構和工作原理

　　自力式流顯控制閥從結構上說，是一個雙閥組合，即由一個手動調節 閥組和自動平衡閥組組成，如圖1所示。手動調節閥組的作用是設定流量， 自動平衡閥組的作用是維持流量恒定。

　　自力式流量控制閥對于手動調節閥組來說，流量G=P2-P3式中Kv為手動調節閥閥口的流量系數，P2-P3為手動調節閥閥口兩 側的壓差。Kv的大小取決于開度，開度固定，Kv即為常數，那么只要P2-P3不變，則流量G不變。而P2-P3的恒定是由自動平衡 閥組控制的。比如進出口壓差P1-P3增大，則通過感壓膜和彈簧的作用使自動平衡閥組關小，使P1-P2增大，從而維持P2-P3的 恒定;反之P1-P3減小，則自動平衡閥組開大，使P1-P2減小，維持P2-P3的恒定。

　　手動調節閥組的每一個開度對應一個流量，開度和流量的關系由試驗臺試驗標定，并配有開度的顯示和鎖定裝置。

　　3.ZLF自力式流量平衡控制閥操作應用案例性能與特點

　　1、可按設計或?qū)嶋H要求設定流量，能自動消除系統的壓差波

　　動，保持流量不變;

　　2、克服系統冷熱不均現象，提高供熱(供冷)質量;

　　3、解決近端壓差大，遠端壓差小的矛盾;

　　4、減小系統循環水量，降低系統阻力;

　　5、減少設計工作量，不需要對管網進行繁瑣的水力平衡計算;

　　6、降低調網難度，把復雜的調網工作簡化為簡單的流量分配;

　　7、免除多熱源管網熱源切換時的流量再分配工作;

　　8、流量顯示值均為測試臺上隨機標定，流量(m3/h)。

　　4.ZLF自力式流量平衡控制閥操作應用案例技術參數

　　1、介質溫度0- 150°C 2、工作壓差20-600Kpa選型1.可根據

　　管道等徑選用。

　　2.可根據最大流量和閥門的流量范圍選用。

　　二、 ZLF自力式流量平衡控制閥操作應用案例主要技術參數

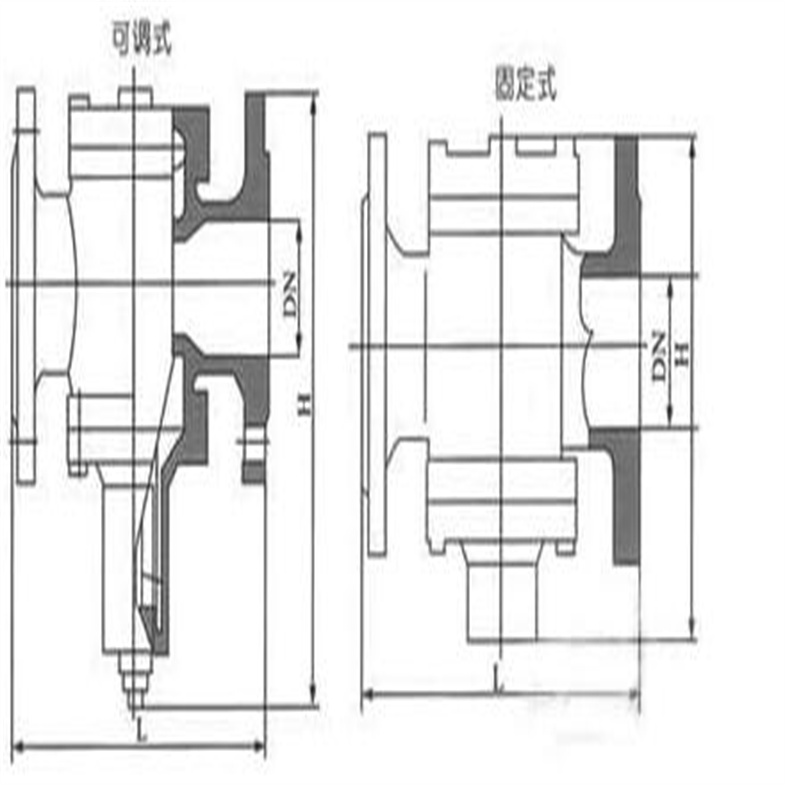

　　三、ZLF自力式流量平衡控制閥操作應用案例主要連接尺寸

5.ZLF自力式流量平衡控制閥操作應用案例安裝調試

　　1、介質流動方向應與閥體的流向箭頭-致;

　　2、安裝后根據與其串聯管路的需求設定流量;

　　3、檢查閥門兩端的壓差是否在工作壓差范圍;

　　4、盡可能避免閥門在最小流量狀態下工作;

　　5、彈簧罩.上沒有排污螺釘，應定期排污。

　　6.ZLF自力式流量平衡控制閥操作應用案例執行標準

　　CJ 179-2003《自力式流量控制閥》

ZLF自力式流量平衡控制閥操作應用案例安裝調試
1、介質流動方向應與閥體的流向箭頭一致；
2、安裝后根據與其串聯管路的需求設定流量；
3、檢查閥門兩端的壓差是否在工作壓差范圍；
4、盡可能避免閥門在最小流量狀態下工作；

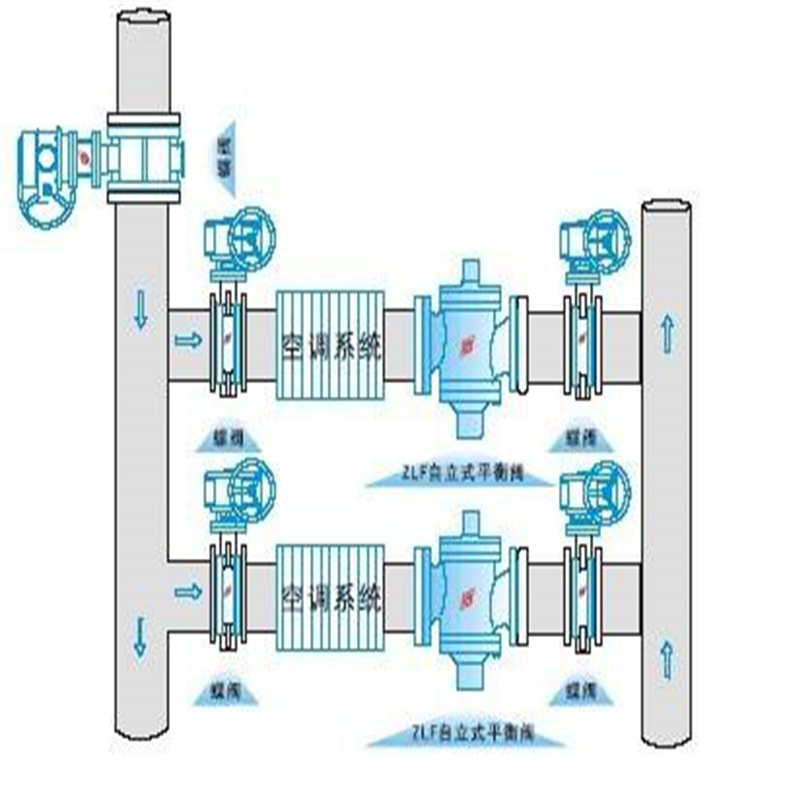

自力式流量控制閥在混水系統中得應用
自力式流量平衡閥是一個依靠自身介質的壓差為動力，自動控制流量的元器件，具有能夠衡定流量的功能，可用來解決水力失調問題。自力式流量平衡閥安裝簡單，調節方便；使用中節能成效明顯，節電25—30%，節煤15—20%，增加供熱面積25—30%。有利于穩定運行，提高供暖質量。在混水系統改造中，經過水力計算，根據供暖面積、循環流量以及供熱管徑等因素選擇安裝了相應的流量平衡閥，根據溫度調節流量，利用自力式流量平衡閥的功能穩定了混水的壓力、流量和溫度，保證了各個混水站之間的流量平衡與調節，實現了平衡運行。
如果利用原熱網水——水二次換熱，也可滿足供熱需求，但要改建部分熱網，建若干座換熱站，運行成本會加大，供熱效率低。在廣泛調研論證的基礎上，選用混水供熱方式，并在混水系統中安裝自力式流量控制閥可以實現節能得效果。
